12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기
  • 12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기
  • 12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기
  • 12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기
  • 12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기
  • 12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기
  • 12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기

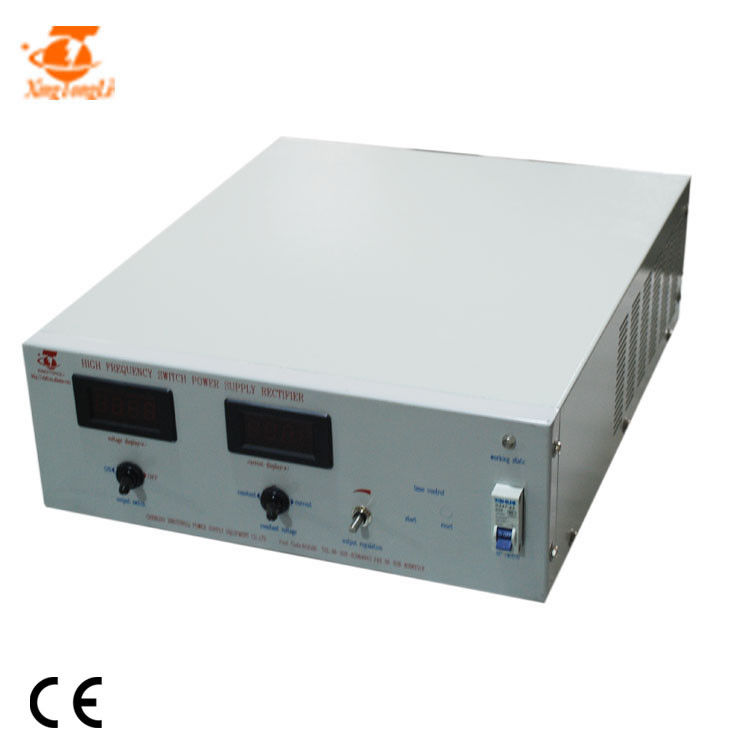

12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기

원래 장소 중국
브랜드 이름 Xingtongli
인증 CE
모델 번호 GKD (M) (H) 15-200CVC
제품 상세정보
적용:
전원 공급기를 전해도금시키기
효율:
>85%
방법 통제:
로컬 컨트롤
냉각 방식:
공기 냉각법
색상:
회색
타입:
DC에 대한 AC
이름:
DC 전력 공급 정류기
하이 라이트:

도금 전원 공급 장치

,

전기 도금용 dc 정류기

,

고주파 스위칭 도금 정류기

지불과 운송 용어
최소 주문 수량
1 세트
가격
Negotiable
포장 세부 사항
나무로 되는 사례 505*430*282mm
배달 시간
5~8 작업 일
지불 조건
L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram, Paypal
공급 능력
100 세트 또는 달
제품 설명

IGBT가 있는 15V 100A DC 도금 전원 공급 장치


고주파 스위치 전원 공급 장치라고도 하는 고주파 스위치 전기 도금 정류기:

이것은 새로운 유형의 DC 전원 정류기 - 고주파 스위칭 전원 공급 장치입니다.그것은 실리콘 정류기 전원 공급 장치 파형의 부드러움과 쉽게 조정 가능한 실리콘 제어 정류기의 장점을 결합하는 동시에 가장 높은 전류 효율(최대 90%), 가장 작은 볼륨을 가지며 말할 필요도 없이 가장 유망한 전기 도금 정류기 전원 공급 장치입니다. .제조 기술은 전원 공급 문제를 해결했으며 수천 암페어의 전원 스위치 전기 도금 정류기가 실용 단계에 진입했습니다.

일부 사진이 이어졌습니다.


12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기 0
12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기 1



도금 정류기 전원 변환 원리:

AC 전원 그리드가 EMI 전자기 간섭 필터를 통과하도록 하여 파동을 직접 정류하고 필터링합니다.DC 전압은 인버터에 의해 수십 또는 수백 KHz의 구형파 주파수로 변환된 다음 고주파 변압기에 의해 절연되어 전압을 감소시킨 다음 고전압을 통과시킵니다.주파수 필터는 DC 전압을 출력합니다.샘플링, 비교, 증폭 및 제어 후에 구동 회로와 전력 변환기는 안정적인 출력 전압(또는 출력 전류)을 얻기 위해 IGBT의 듀티 사이클을 제어합니다.

작동 상태의 고주파 스위치 전기 도금 정류기 제어 튜브, 낮은 전력 소비 손실, 즉 변압기 효율은 75% ~ 90%, 소형, 경량 및 정확도 및 리플 계수가 실리콘 정류기보다 우수합니다. 전체 출력 범위 생산에 필요한 정밀도를 달성할 수 있습니다.전기 도금 정류기는 자체 보호 기능이 있으며 부하 상태에서 임의로 시작 및 중지할 수 있습니다.컴퓨터와 연결하기 쉽고 생산 자동화에 큰 편의성을 제공하므로 PCB 전기 도금 산업에서 널리 사용되었습니다.

애플리케이션
다른 전압 및 전류에는 다른 응용 프로그램이 있습니다.
12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기 2

사양

GKD(M)(H)15-200CVC 사양
입력 AC 220V±10% 1상 50/60Hz
출력 DC 볼트 0~15V 조절 가능
현재의 0~200A 조절 가능
3KW
능률 >85%
스위칭 주파수 20KHz
보호 단락 보호
과열 보호
위상 부족 보호
입력 과전압/저전압 보호
작업 조건
(온도)
-10℃~50℃ 제어 모드 패널 컨트롤
리모콘
순중량 19kg 작업 모드 정전압(CV)
정전류(CC)
치수(mm)

465*390*162

냉각 방식 공기 냉각

특징
electroplating rectifier.jpg


1. 0~10V, 4~20mA, PLC, Timer, Ampere-minute/hour counter, HMI 제공 가능
2. 제어 모드: 로컬 제어 또는 원격 제어(케이블 길이는 고객이 결정)
3. 일본 IGBT(기본 선택) 또는 독일 IGBT 채택
4. 인산염 처리, 아연 도금 및 플라스틱 스프레이 후 섀시는 우수한 내식성 기능을 갖습니다.
5. 작동 및 수리가 용이합니다.

기타 장점
12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기 4

1. 내각
a: 완전히 디지털화된 가공 채택
b: 철 강판의 냉간 압연 생산 채택, 후인산화, 아연 도금, 플라스틱 스프레이, 정류기는 더 나은 구조적 강도를 얻습니다.부식 방지.
c: 합리적인 구조 설계, 절연 인버터 설계, 정류 부분은 깔끔한 조립으로 인해 분해 및 수리가 편리합니다.
d: 라디에이터는 그것 때문에 더 나은 냉각 효과를 얻습니다.용량의 1.5배.


2 전기 제어 시스템
a: 정류기는 풀 브리지 위상 편이 소프트 스위치 제어를 채택하여 IGBT의 최저 전력 손실을 보장합니다.IGBT의 용량은3배 더 큽니다.
b: 주 변압기.그것은 비정질 코어를변압기 효율 증가변압기를 냉각시켜 정류기의 무게를 가볍게 할 뿐만 아니라 정류기의 안정성과 신뢰성을 강화할 수 있습니다.기본 단계에서 직렬 차단 커패시터를 채택합니다.
c: 자기 편차 자동 보정 회로가 채택되어 자기 코어의 총 전력이 커집니다.1.5배.


3 쇼트키 배리어 다이오드
가: 확장되었습니다.4 번.


4 모든 제어 보드는 수입 래커로 방부 처리됩니다.

정류기 설치 방법
리모콘 정류기 설치 방법입니다.이 방법 뿐만이 아닙니다.
1. 구리 막대를 욕조/탱크와 연결
2. 전원 공급 장치/정류기 접지 확인
3. 수냉식 전원 공급 장치/정류기에 충분한 물이 있는지 확인합니다.
4. 수명을 늘리기 위해서는 모든 정류기를 분리할 것을 권장합니다.

12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기 5
12v 15v 200a 회색 전기 도금 고주파 스위칭 도금 정류기 6

우리의 서비스


사전 판매 서비스
1. 24시간 이내에 귀하의 질문에 답변합니다.
2. 3D 디자인 사진 및 배선 다이어그램을 제공할 수 있습니다.
3. 내부 사진 제공 가능
4. OEM 및 ODM 허용

판매 후 서비스
1. 24시간 이내에 문제를 해결합니다.
2. 교체 부품은 1년 보증 기간 내에 무상으로 제공될 수 있습니다.
3. 기계의 품질에 손상이 있는 경우 1년 이내 무상교체 가능
4. 클라이언트는 공장에서 직접 정류기를 확인하거나 테스트 비디오를 제공할 수 있습니다.



자주하는 질문
1.Q: u는 공장 또는 무역 회사입니까?
A: 우리는 더 싼 가격 그러나 동일한 좋은 품질을 제안할 수 있는 공장입니다.
2.Q: UR 회사는 어디에 있습니까?
A: 저희 회사는 중국에서 가장 빠르게 성장하는 도시 중 하나인 청두시에 위치하고 있습니다.
삼.Q: 귀사 공장을 방문하고 싶은데 어떻게 갈 수 있습니까?
A: 저희 회사에 언제 오실지 말씀해 주시면 공항에서 데리러 가겠습니다.
4.Q. 결제는 어떻게 하나요?
A: T/T, L/C, D/A, D/P 및 기타 지불을 선택할 수 있습니다.
5.Q: 내 상품을 어떻게 받을 수 있습니까?
A: 지금 우리는 발송, 공기, DHL, FeDex 및 UPS 5개의 transportanting 방법이 있습니다.큰 정류기를 주문했는데 긴급하지 않은 경우 배송이 가장 좋은 방법입니다.작게 주문했거나 긴급한 경우 Air, DHL 및 FeDex를 권장합니다.또한 집에서 상품을 받고 싶다면 DHL, FeDex 또는 UPS를 선택하세요.원하시는 운송수단이 없으시면 주저말고 연락주세요.
6.Q: 정류기에 문제가 발생하면 어떻게 해야 합니까?
A: 먼저 사용자 설명서에 따라 문제를 스스로 해결하십시오.일반적인 문제라면 해결책이 있습니다.둘째, 사용 설명서로 문제를 해결할 수 없는 경우 즉시 저에게 연락해 주십시오.엔지니어가 대기 중입니다.
