| 원래 장소 | 중국 |
| 브랜드 이름 | xingtongli |
| 인증 | ISO CE RoHS |
| 모델 번호 | GKD20-1000CVC |
20V 1000A igbt 기반을 둔 도금 정류기
상술
| GKD20-1000CVC를 위한 상술 | |||
| 입력 AC | 380V±10% | 3개 단계 | 50/60Hz |
| 출력 DC | 볼트 | 조정할 수 있는 0~20V | |
| 경향 | 조정할 수 있는 0~1000A | ||
| 힘 | 20KW | ||
| 효율 | >85% | ||
| 출력 주파수 | 고쳐진 40KHz | ||
| 출력 파문 | 5% Ｅ 효과적이 가치 | ||
| 보호 | 쇼트 회로 보호 과열 보호 단계 부족 보호 / 저압 보호 에 입력 |
||
| 근무 조건 (온도) |
-10C~50C | 제어 모드 | 패널 제어 리모콘 |
| 정미중량 | 45 킬로그램 | 워킹 모드 | 끊임없이 계속되는 전압(cv) 끊임없이 계속되는 경향(CC) |
| 차원(MM) | 690*550*520mm | 냉각 방식 |
공기 냉각 |
20V 1000A igbt는 도금 정류기 특징에 기초로 했습니다
|
내각 : 내각은 자기를 띤 삭감 링크를 채택하고 와류 손실과 전체 스프레이 도장으로서의 상자를 줄입니다 |
구조 : 합리적 구조설계가 인버터 부분을 분리했습니다고, 분해되도록 부분적이고 편리한 수정과 유지 |
|
냉각 장치 : 냉각 장치 능력은 1.5 배 확대되었고 더 좋은 냉각 효과를 확인합니다 |
스위치 제어 방법 : 저장 엥에르그리, 소프트 스위치, 리덕트 IGBT 손실을 이동시키는 풀 브리지 단계를 채택합니다 |
|
주 변압기 : 효율, 트랜스 온도가 상승시킨 리덕트가 정류기 무게로 잘라준 아몰퍼스 코어, 증가 트랜스를 채택하고 전원 공급 안정도, 신뢰성을 향상시킵니다 |
핵심 & 쇼트키 다이오드 : 핵심 능력은 1.5 배 확대되었습니다 쇼트키 다이오드는 4 배 확대됩니다
|
|
타세요 : 모든 제어판은 수입된 세 국방 래커로 부식 방지 처리를 했습니다 |
IGBT : IGBT 능력은 3 배 확대되었고 전원 공급기를 더 믿을 만하게 합니다 |

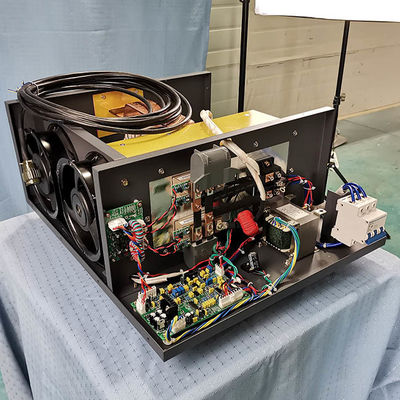

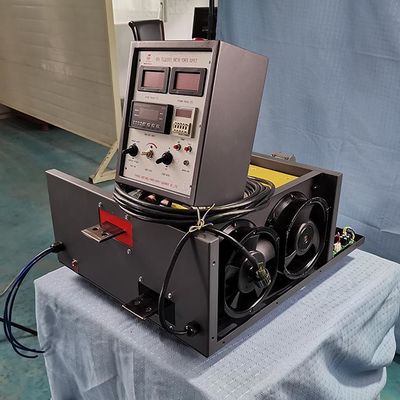

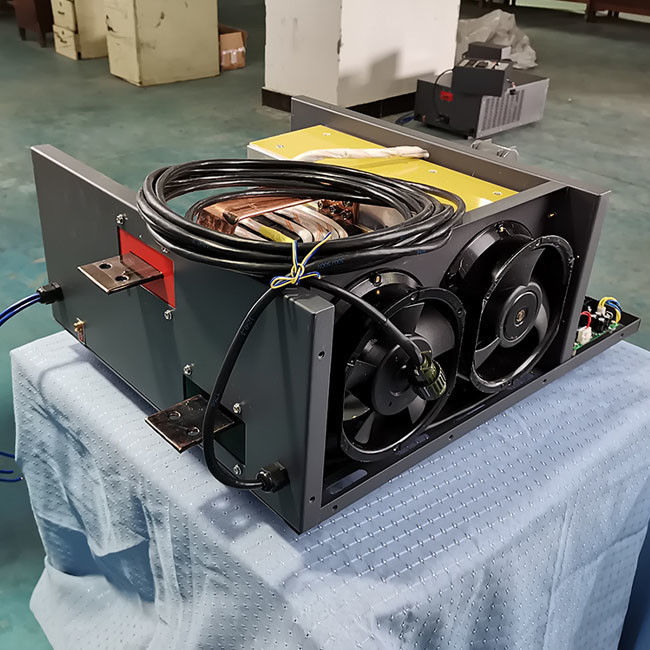

20V 1000A igbt 기반을 둔 도금 정류기 그림 :
SCR와 IGBT 스위치 정류기 사이의 차이
1, 효율
SCR : 70%
IGBT :90%
2, 트랜스
SCR :200 킬로그램에 관한 상용 주파 트랜스, 대 용적
IGBT :상용 주파 트랜스 없이
3, 에너지 절약 효율
SCR : 악
IGBT : 에너지 절약 약 15%-30%
4, 로드로 / 정지를 시작하십시요
SCR : 난 못 가
IGBT : 깡통
5, 제어 회로
SCR :통합되도록 동시에 일어나고 힘든 복잡한, 요구
IGBT :단순한 집적 회로 보드와 완전히 마무리된 내식 처리를 이용하세요.
6, 정전류 정확도
SCR :<5%
IGBT :<1%
방식을 냉각시킨 7
SCR : 물 / 석유 / 공기 냉각법
IGBT :물 / 공기 냉각법
8, 작업 빈도
SCR :50HZ
IGBT :20KHZ
9, 방법 통제
SCR :위상 시프트 트리거
IGBT : PWM
10, 출력 DC
SCR :반파
IGBT :고밀도 DC 네모파
11, 전력망에게 미치는 침해
SCR : 제거하도록 크고 쉽지 않습니다
IGBT : 제거하도록 작고 쉽습니다
12, 크기와 무게
SCR : 큰 크기와 중요 인물
IGBT : 소형 경량
입력 전압의 13, 무방한 변동값 범위
SCR : ±10%
IGBT :±15%
20V 1000A igbt 기반을 둔 도금 정류기 설치
| 1, 장소 정류기와 신체 안정을 유지합니다 ; 좋은 환기를 보증하세요. |
| 아돌프링 면 아노다이징 정류기 아웃 커버를 확인한 2. |
| 접지하기 위한 3, 연결 외피는 정전기를 방지합니다. |
| 4, AC 코네크팅이 와이어를 입력합니다 |
| dc 출력 구리 바를 연결시킨 5 |
| 6, 정류기 리모콘 박스를 연결시킴으로써 지역적이면 제어되고 이 조치를 건너 뛰세요 |
| 7, 턴온 기중 차단기, 그리고 나서 선풍기는 회전하기 시작하고 전원 표시기가 점등됩니다. |
| 8, 시계 방향 회전 조정 버튼, 전압계 급이 증가한다고, 일하는 것 가벼운 조명을 보여줍니다. |
| 9, 만약 정격 전압을 보여주면, 유속계는 따라서 로드량을 보여주는 최대, 그리고 나서 전압계에 노브를 맞추십시요. |
| 10, 기중 차단기를 끊고 정류기를 끄십시요 |
절차를 생산하세요 :
언제든지 우리와 연락하세요
