30V 300A IGBT 전기 도금하는 변압기정류기
전기 도금하는 정류기는 전기 도금 공정의 주요 부분입니다. 약간의 전기 도금하는 형식은 전류를 요구합니다
코팅 물질을 금속 부품류에 맡기는데 사용됩니다. 이러한 도전 성 부분을 전기 도금조 또는 베스에 담그세요 . 그리고
그리고 나서, 전극과 부분 사이의 정류기는 직류를 적용할 것입니다. 애플리케이션
직류는 전기 필드 구동 코팅과 전도성 있는 금속부 사이에 인력을 만듭니다. 이것
인력은 코팅이 일부에 침적되게 합니다. 코팅 필요물은 제어되고 필터링되어야 합니다
양쪽은 전압을 리플을 일으키고 직류전압이 고품질 마무리를 달성할 수 있습니다.
30V 300A IGBT 전기 도금하는 변압기정류기 상술
| GKD30-300CVC를 위한 상술 |
| 입력 AC |
380V±10% |
3개 단계 |
50/60Hz |
| 출력 DC |
볼트 |
조정할 수 있는 0~30V |
| 경향 |
조정할 수 있는 0~300A |
| 힘 |
9KW |
| 효율 |
>85% |
| 출력 주파수 |
고쳐진 40KHz |
| 출력 파문 |
3% 피크 값 |
| 보호 |
쇼트 회로 보호
과열 보호
단계 부족 보호
/ 저압 보호 에 입력 |
근무 조건
(온도) |
-10C~50C |
제어 모드 |
패널 제어
리모콘 |
| 정미중량 |
25 킬로그램 |
워킹 모드 |
끊임없이 계속되는 전압(cv)
끊임없이 계속되는 경향(CC) |
| 차원(MM) |
580*420*220mm |
냉각 방식 |
공기
냉각
|
30V 300A IGBT 전기 도금하는 변압기정류기 작업 원칙
정류기는 직류 (DC)로 교류 (AC)를 변환하는 것에 책임이 있습니다. 전기 장비는 구성됩니다
직류변환기에 AC에 대한 책임이 있는 하나 이상의 다이오드. 정류기의 이 부분은 다이오드로 불립니다
단지 원 디렉션에 흐르도록 현재여서 인정하는 체크 밸브. 경향이 저 방향에 흐르기 시작할 때,
이 절차는 수정으로 불립니다. 당신이 이해할 정류기의 약간의 주요 부분 :
정류기 변압기는 전압을 감소시키는 것에 책임이 있습니다. 그것은 양쪽 중요한 2 차 자기장을 가지고 있습니다
와이어 부상의 핵심. 트랜스가 전압을 감소시키는 비율을 아세요
그것을 통하여, 그것은 와이어의 수가 버스 전환 부상의 수에 대한 제 1코어를 켠다는 것 일 것입니다
정류기의 2차 코어. 당신은 수학적으로 다음과 같이 그것을 묘사할 수 있습니다 : 중요한 = 400 전환, 이차적 = 10 전환,
그래서 비율은 40:1이 됩니다. 이것은 만약 주 입력이 480v이면, 2차회로 출력이 12V인 것을 의미합니다
(480 / 40) 그러나, 가장 전기 도금 공정은 6-18v를 사용하고 따라서 당신이 직접적으로 정류기를 발생시킬 수 있는 정류기를 쉽게 얻을 수 있습니다.
경향은 50-10000 암페어이거나 더 높습니다.

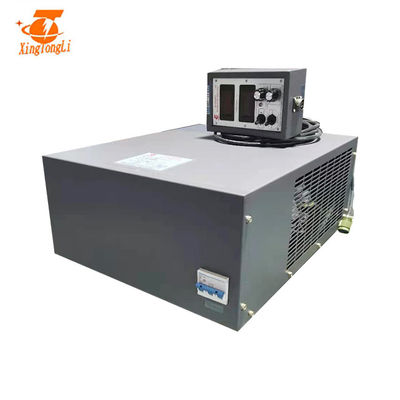

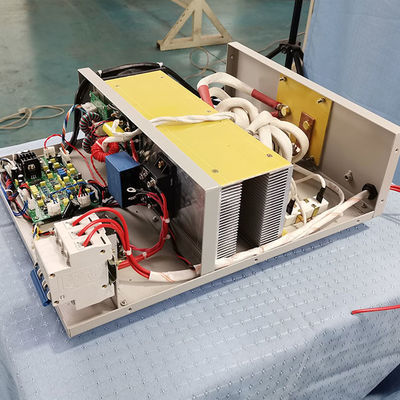

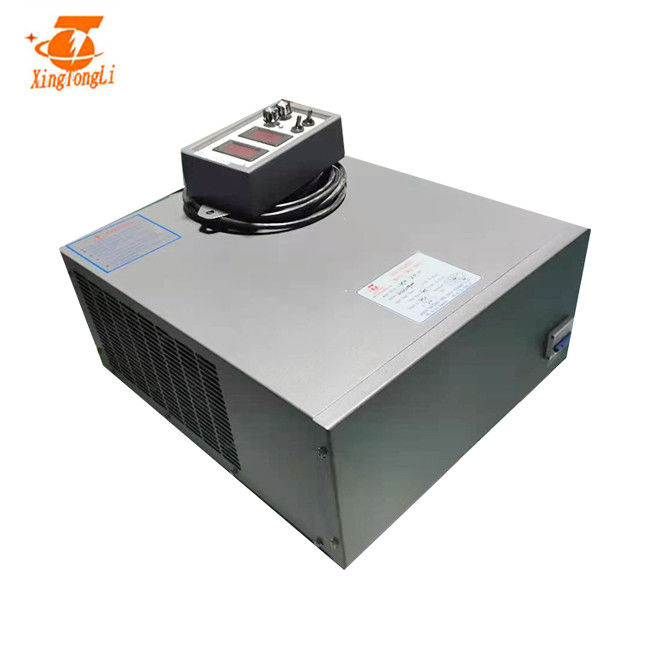

30V 300A IGBT 전기 도금하는 변압기정류기 물품 사진 :
설치
정류기 설계
정류기를 위치시키기 위한 정확한 위치는 도금 탱크와 가능한 가장 가까워야 합니다. 정류기가 떨어져서 있다면
전기 도금 탱크는 버스가 전류 로스와 유지를 일으키면서, 더 오랫동안 운영하게 할 것입니다. 유지하세요
정류기의 성분이 냉각될 필요가 있기 때문에 정류기는 연료 탱크에 근접합니다. 그들이 공기에서 식을 수 있다면,
그것은 더 빨리 부식성 물질을 흡수할 것이고, 정류기의 생명을 단축시킬 것입니다.
정류기 배치의 문제를 해결하기 위한 최고이고 가장 쉬운 방법은 그것이 더 가까이 있도록 그것을 그것과 가까운 벽에 두는 것입니다
도금 탱크에 가세요. 당신은 여전히 전기 도금하는 우주정거장의 옆에 정류기 통제를 유지할 수 있습니다. 그러나 안되면
다른 한편으로는, 밀폐되거나 수냉식 단위는 직접적으로 또는 열 교환을 통하여 사용될 수 있습니다. 게다가 당신은 사용할 필요가 있을 수 있습니다
대기온도가 정류기를 냉각시키기 위해 요구된 온도, 사용 물 보다 더 높으면.
절차를 생산하세요 :
처음부터 의회에 선정에 원료와 마침내 작동하는 것의. 우리는 엄밀하게 표준을 강화할 것입니다. 패키지 전에, 전원 공급기를 CE로 때리는 24V 125A dc 단일 출력그것이 정상적으로 일한다는 것을 보증하기 위해 다시 점검일 것입니다.
