나.기술 데이터 시트
모델 | XTL30KV-0.5mA |
AC 입력 | 단상 220VAC |
입력 전압 범위 | 220VAC±15% |
입력 주파수 | 50Hz/60Hz |
출력 전압 | 0~30000VDC |
출력 전류 | 0~0.5mA |
출력 파워 | 1500W |
전압 안정화 | ≤0.3%+10mV |
부하 안정화 | ≤0.5%+30mV |
잔물결과 소음 | ≤0.5%+10mVrms |
전압 표시 정확도 | 4자리 정확도: ±1%+1단어(10%-100% 정격) |
표시 형식 | 0.000V-9.999V;0.00V-99.99V;0.0V-999.9V |
현재 표시 정확도 | 4자리 정확도: ±1%+1단어(10%-100% 정격) |
원격 조정 | (아날로그 제어: 전압 조정 가능): 0-5VDC, (전류 조정 가능): 0-5VDC |
원격 디스플레이 | (아날로그 제어: 전압 조정 가능): 0-5VDC, (전류 조정 가능): 0-5VDC |
출력 과전압 보호 | 내장형 OVP 보호, 보호 제한 값 정격 +5% |
출력 과부하 보호 | 과부하, 전류 제한, 정전류 출력 |
과열 보호 | OTP 보호 기능 내장, 보호 값 85℃±5% 방열판 온도 |
전압 설정 | 10턴 정밀 전위차계 |
현재 설정 | 10턴 정밀 전위차계 |
출력 극성 | 출력 양(+) 음(-) 임의로 접지 가능 |
방열 방식 | 강제 팬 냉각 |
근무 조건 | 실내 사용 디자인, 온도: 0℃~40℃;습도: 10%~85%RH |
보관 조건 | 온도:-20℃~70℃;습도: 10%~90%RH |
기계 치수 | L483*W430*H90(MM) |
순중량/총중량 | 13KG/15KG |
2.소개
1, 이 시리즈의 고전압 전원 공급 장치는 다음을 위해 특별히 설계되었습니다. 배터리 및 커패시턴스 충전, 전자 부품, 모터 및 컨트롤러 테스트 장비의 테스트 및 에이징, 고전압 전원 공급 장치로.
2, 그것의 출력 전압은 PLC RS485 인터페이스 및 HMI 제어로 조정 가능합니다.프로그래밍 가능한 기능.
3, 직렬 전원 공급 장치는 출력 전압 및 전류, 외부 전압 및 전류 디스플레이, 과전압 및 단락 보호 기능이 있는 고전압 출력, 안전 인터록 및 기타 기능의 원격 제어를 달성하기 위해 외부 전위차계가 될 수도 있습니다.

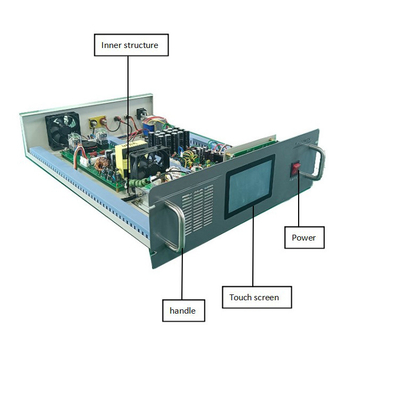

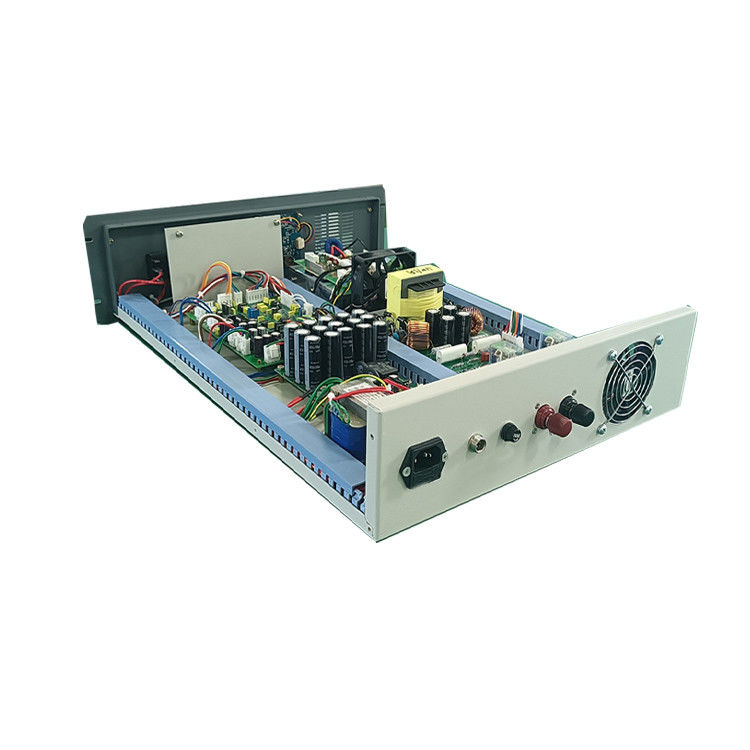

3, 전원 공급 장치 세부 사항
