원래 장소 | 중국 |
브랜드 이름 | Xingtongli |
인증 | CE RoHS |

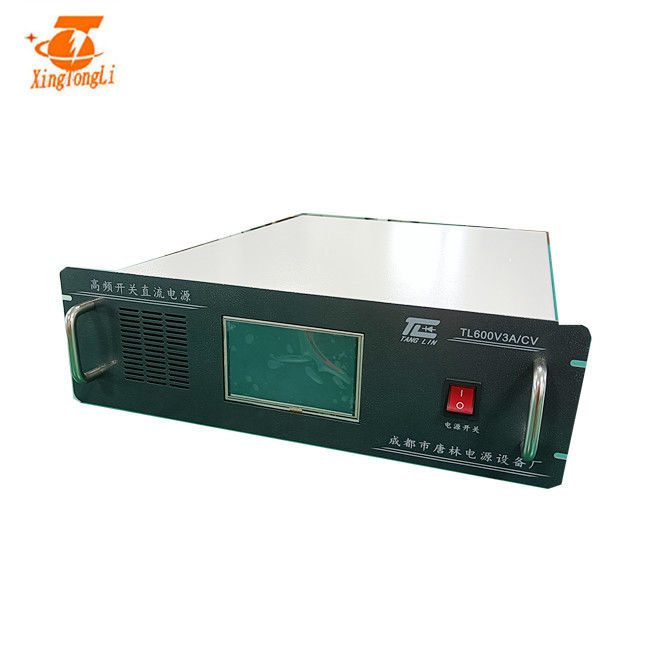

모델 번호 | TL600-3A |
나.기술 데이터 시트
모델 | TL600V-3A |
AC 입력 | 단상 220VAC |
입력 전압 범위 | 220VAC±15% |
입력 주파수 | 50Hz/60Hz |
출력 전압 | 0~600VDC |
출력 전류 | 0~3A |
출력 파워 | 1800W |
전압 안정화 | ≤0.3%+10mV |
부하 안정화 | ≤0.5%+30mV |
잔물결과 소음 | ≤0.5%+10mVrms |
전압 표시 정확도 | 4자리 정확도: ±1%+1단어(10%-100% 정격) |
표시 형식 | 0.000V-9.999V;0.00V-99.99V;0.0V-999.9V |
현재 표시 정확도 | 4자리 정확도: ±1%+1단어(10%-100% 정격) |
원격 조정 | (아날로그 제어: 전압 조정 가능): 0-5VDC, (전류 조정 가능): 0-5VDC |
원격 디스플레이 | (아날로그 제어: 전압 조정 가능): 0-5VDC, (전류 조정 가능): 0-5VDC |
출력 과전압 보호 | 내장형 OVP 보호, 보호 제한 값 정격 +5% |
출력 과부하 보호 | 과부하, 전류 제한, 정전류 출력 |
과열 보호 | OTP 보호 기능 내장, 보호 값 85℃±5% 방열판 온도 |
전압 설정 | 10턴 정밀 전위차계 |
현재 설정 | 10턴 정밀 전위차계 |
출력 극성 | 출력 양(+) 음(-) 임의로 접지 가능 |
방열 방식 | 강제 팬 냉각 |
근무 조건 | 실내 사용 디자인, 온도: 0℃~40℃;습도: 10%~85%RH |
보관 조건 | 온도:-20℃~70℃;습도: 10%~90%RH |
기계 치수 | L483*W430*H90(MM) |
순중량/총중량 | 13KG/15KG |
2.소개
1, 이 시리즈의 고전압 전원 공급 장치는 다음을 위해 특별히 설계되었습니다. 배터리 및 커패시턴스 충전, 전자 부품, 모터 및 컨트롤러 테스트 장비의 테스트 및 에이징, 고전압 전원 공급 장치로.
2, 그것의 출력 전압은 PLC RS485 인터페이스 및 HMI 제어로 조정 가능합니다.프로그래밍 가능한 기능.
3, 직렬 전원 공급 장치는 출력 전압 및 전류, 외부 전압 및 전류 디스플레이, 과전압 및 단락 보호 기능이 있는 고전압 출력, 안전 인터록 및 기타 기능의 원격 제어를 달성하기 위해 외부 전위차계가 될 수도 있습니다.
3, 전원 공급 장치 세부 사항
단상 및 삼상 노화 시험 전원 공급 장치는 거의 10 년 동안 축적 된 회사의 생산 경험과 기술입니다.커패시터 노화 공정에 사용될 때 에너지 절약 및 효율의 효과를 달성하기 위해 커패시터의 산화 피막 및 수리 방법의 특성에 따라 자동 노화 라인의 원리에 따라 설계됩니다.동시에 저항, 서미스터 및 모터와 같은 전자 부품의 실험 테스트에도 사용할 수 있습니다.우리 회사의 전문 기술자는 국내외 다양한 전기 제품의 노화 테스트에 대한 전압 요구 사항을 이해하고 있습니다.다양한 전기 제품의 노화 시험을 위해 특별히 설계되었으며 다양한 전압 조정기, 변압기 및 전압 안정기를 개발했습니다.하나의 기능을 가진 새로운 유형의 전문 테스트 장비로 공통 및 특수 목적 전압을 동시에 충족할 수 있습니다.
적용 분야:
(1) PCB 기판 노화, 가전 노화, 각종 IT 제품 노화, CCFL 노화, 램프 노화 등 다양한 전자 장비의 노화에 사용할 수 있습니다.(2) 정해진 시간에 자동으로 켜지고 꺼야 하는 전자 부품의 노화 및 테스트에 적합하며 자동으로 사이클 수를 계산합니다.(3) 전해 콘덴서 펄스가 정교하다.(4) 저항기, 계전기, 모터 등을 테스트한 경험이 있습니다. (5) 전체 기계가 정교합니다.전자 부품 성능 테스트, 일상 테스트
성능 특성:
1. 높은 신뢰성 : 지속적인 혁신 후 전체 기계가 합리적으로 설계되고 독립적 인 공기 덕트를 채택하고 주요 구성 요소는 고품질 수입 구성 요소를 채택하고 핵심 구성 요소는 국제 특허 기술 제품을 채택하고 제어 회로는 독점 기술, 완전한 보호를 채택합니다. 격리 및 부식 방지 조치 합리적입니다.
2. 높은 안정성: 시스템은 응답 속도가 빠르고 네트워크 전력 및 부하의 변화에 잘 적응하며 출력 정확도는 1%에 도달할 수 있습니다.
3. 우수한 절전 효과: 실리콘 제어 정류기와 비교하여 15%-30%까지 전력을 절약할 수 있으며 이는 노후화된 기업의 비용 절감에 중요한 역할을 합니다.
4. 작은 크기와 가벼운 무게: 계획, 확장, 이동 및 설치가 쉽습니다.
5. 출력 전압, 전류를 조정할 수 있고, 전압 제한, 전류 제한을 조정할 수 있어 고객 유연성이 크게 향상되고 원격 제어 작동 기능이 있습니다.
6. 기술 지표:
입력 전압: 삼상 380V±15%
출력 특성: 정전류/정전압 변환 가능
조정 정확도: ≤1%
효과율: ≥90%
역률: ≥95%
보호 모드: 과전압, 저전압, 과열, 과전류
냉각 방법: 공냉식 또는 수냉식
옵션 구성: PLC 인터페이스
환경 온도: -20℃-55℃
환경 습도: ≤90%
전력 소비:
우리 회사 전원 공급 장치의 효율은 89%입니다.다음은 3000A12V 전원 공급 장치를 예로 사용하여 전력 소비를 계산합니다(작업 시간은 12시간).
3000A 12V(스위칭 전원) 소비전력: 36÷0.89×12=485(도)
3000A 12V(SCR 전원) 소비전력: 36÷0.75×12=576(도)
제품 사양: 출력 전류 범위: 0-20000A(공통 사양) 출력 전압: 0-60V 이하
냉각 방법: 공냉식 또는 수냉식.
또한: 다양한 사양 및 모델의 제품은 고객의 특정 요구에 따라 사용자 정의할 수 있습니다(전류 0~20000A, 전압 0~1000V).
