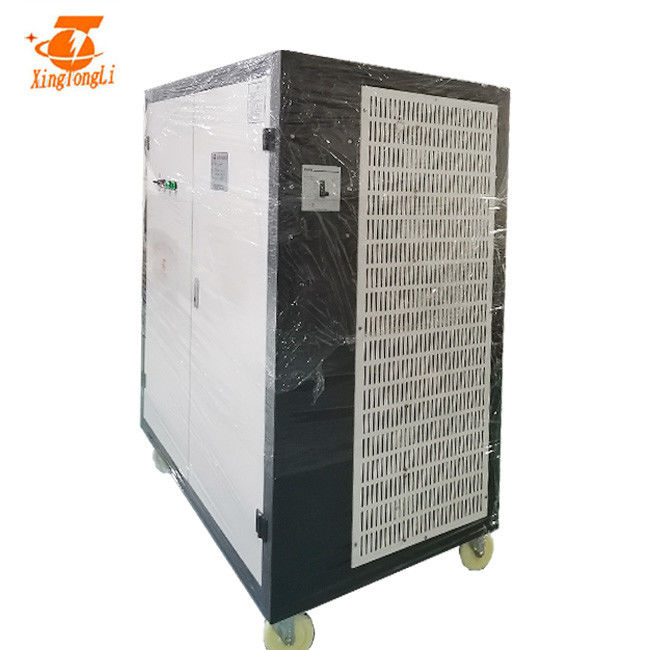

물 냉각과 구리 전기분해를 위한 12V 10000A HF 전환 상태 정류기
스위치 전원이 원칙으로 일합니다 :
전압 조절기 스위치 전원 통제 조절제의 원칙 :
스위치 노브는 반복해서 어떤 시간 간격으로 전환합니다. 스위치가 켜질 때, 입력 전원은 스위치 노브와 필터 회로를 통하여 부하에 공급됩니다. 전체 스위치 동안 켜지고, 전원 공급기가 에너지를 부하에게 제공합니다 ;
스위치가 열릴 때, 입력 전원은 에너지를 제공하기 위해 중단됩니다. 부하를 위한 입력 파워 공급이 간헐적이라는 것을 알 수 있습니다. 연속적인 에너지 파워를 획득하기 위한 부하를 위하여, 스위치 전원은 에너지 저장 장치를 가져야 합니다. 스위치가 켜질 때, 에너지의 일부는 스위치에서 저장됩니다. 축적 에너지는 부하에 공개될 것입니다. 인덕터는 에너지 저장을 위해 사용됩니다. 스위치가 꺼질 때, 에너지 저장 유도자에서 에너지는 부하가 연속적이고 안정적 에너지를 획득한다는 것을 보증하기 위해 다이오드를 통하여 부하에 공개됩니다. 다이오드가 로드가 직류를 획득할 수 있게 허락하기 때문에, 그것은 직류 다이오드로 불립니다. 이것은 스위칭 파워가 어떻게 작업을 공급한다는 것 입니다.
애플리케이션
다른 볼트와 경향은 다른 응용 프로그램을 가지고 있습니다
상술
GKD12-100을 위한 상술 00CVC |
|||
입력 AC | 380V±10% | 3개 단계 | 50/60Hz |
출력 DC | 볼트 | 0~12V 조정할 수 있습니다 | |
경향 | 0~10000A 조정할 수 있습니다 | ||
힘 | 120KW | ||
효율 | >85% | ||
전환 주파수 | 20KHz | ||
보호 | 쇼트 회로 보호 과열 보호 단계 부족 보호 / 저압 보호 에 입력 |
||
근무 조건 (온도) |
-10C~50C | 제어 모드 | 패널 제어 리모콘 |
정미중량 | 80 킬로그램 | 워킹 모드 | 끊임없이 계속되는 전압(cv) 끊임없이 계속되는 경향(CC) |
차원(MM) | 480*600*740mm | 냉각 방식 | 공기 냉각법 |
AB 사이의 평균 전압에서 EAB은 다음과 같이 나타내질 수 있습니다 :
EAB=TON/T*E
각각 스위치 턴온 시간으로서, T가 (이에 스위칭-오프 작업 주기이고 함께 시간을 엄수하는 톤과 오프-타임 신사를 바꾸는 톤은 평가합니다).
방정식에 의해, 시간을 엄수한 스위치와 작업 주기의 비율이 바꾸는데, AB 사이의 평균 전압은 또한 그러므로 전압이 자동적으로 바꾸는 로드와 입력 공급기가 톤의 비율을 조정하고 T가 출력 전압을 야기시킬 것처럼 V0이 변화없이 지속되는 것을 바꾸었습니다. 시간을 엄수하는 작업 주기 톤이 적당한 비율로 조절하고 펄스 듀티 주기를 민스크행잉, 이 방법이 시간 비율 제어 (TRC로서 생략되는 시간비 제어)로 불리는 것을 바꾸기.
1. 0~10V, 4~20mA, PLC, 타이머, 분당 전류량 / 시간 반대, HMI가 제공될 수 있습니다
2. 제어 모드 : 지역적 관리 또는 리모콘 (케이블의 길이가 고객들에 의해 결정됩니다)
3. 일본 IGBT (기본 선택) 또는 독일 IGBT는 채택됩니다
4. 인산염함유와 직류 전기로 자극된과 플라스틱인 분사된 후, 샤시는 우수한 부식 저항 기능을 가지고 있습니다
5. 작동하고 레파이레 쉽습니다
다른 장점
1. 내각
a : 완전히 디지털화 된 기계가공을 채택하기
비 : 인산화, 아연도금, 플라스틱 스프레이, 정류기가 구조 세기와 부식 방지를 더 잘 얻은 후, 철 강철 시트의 추운 굴려진 생산량을 채택하기.
C : 합리적 구조설계, 고립된 인버터 설계, 정류 부분은 그것의 깔끔한 어셈블링 때문에 분해되고 고쳐지도록 편리합니다.
D : 냉각 장치는 그것의 1.5 번 능력 때문에 냉각 효과를 더 잘 얻습니다.
2가지 전기 제어 시스템
a : IGBT의 가장 낮은 전력 손실을 보증하면서, 정류기는 풀 브리지 위상-쉬프트 소프트 스위치 통제를 채택합니다. IGBT의 능력은 3 배 크게 됩니다.
비 : 주 변압기. 그것은 트랜스 효율성과 시원한 트랜스를 높이기 위해 아몰퍼스 코어를 채택하고, 또한 정류기 무게를 줄일 수 있을 뿐만 아니라, 정류기 안정성과 신뢰성을 강화할 수 있습니다. 기본 단계에, 그것은 시리즈 블록킹 캐패시터를 채택합니다.
C : 자기성 편향 자동 교정 회로는 채택되고 자심의 전체 전력이 1.5 번을 확대되게 합니다.
3개의 쇼트키 배리어 다이오드
a : 그것은 4 배 확대되었습니다.
4 모든 제어반은 수입된 래커로 방부적처치를 받습니다.
정류기를 설치하는 방법
이것은 리모콘 정류기를 위한 설치 방법입니다. 단지 이 방식 가 아니라.
1. 구리 바와 베스 / 탱크를 연결합니다
2. 전원 공급기를 보증하기 위해 / 정류기는 기초를 둡니다
3. 거기를 보증하는 것 수 랭 식 전원 공급기 / 정류기를 위한 충분 물이 있습니다
4. 우리 모든 정류기가 그것의 삶을 증가시키기 위해 분리되어야 한다는 조언.
