30V 20A 고주파 엇바꾸기 전력 공급

원래 장소 중국
브랜드 이름 Xingtongli
인증 CE RoHS
모델 번호 GKDH30-20CVC
최소 주문 수량 1 세트
가격 450$~600$
포장 세부 사항 나무로 되는 사례 820*820*1000mm
배달 시간 9~12 작업 일
지불 조건 L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram, Paypal
공급 능력 500 세트/달

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
애플리케이션 자동 역방향 고주파 스위칭 전원 공급 장치 능률 >85%
제어 방법 원격 제어/로컬 패널 제어 냉각 방법 공기 냉각
색상 하얀색 유형 고주파 스위칭 DC IGBT 정류기
치수 380*320*200 무게 7kg
하이 라이트

자동 역 igbt 기반 정류기

,

자동 역 igbt 정류기

,

30V 20A 스위칭 전원 공급 장치

메시지를 남겨주세요
제품 설명

30V 20A 소형 수처리 자동 역방향 고주파 스위칭 전원 공급 장치


제품 사용
하수 처리 생산 라인에 적합합니다.
특징
타이밍 제어 기능을 사용하면 설정이 간단하고 편리하며 양극 및 음극 전류 극성의 작동 시간은 도금 공정 요구 사항에 따라 임의로 설정할 수 있습니다.
그것은 자동 사이클 정류, 양극 및 음극, 역의 세 가지 작동 상태를 가지며 출력 전류의 극성을 자동으로 변경할 수 있습니다.
정류의 핵심 구성 요소는 특수 초전도 재료로 만들어졌으며 제어부는 지능형 시간 제어를 채택하고 스위칭 중에 전원이 꺼지며 저전압, 결상, 과전류 및 단락과 같은 보호 기능이 있습니다.
고객 요구에 따라 4-20mA, 0-10V, 0-5V 등과 같은 표준 제어 인터페이스를 확장할 수 있으며 호스트 컴퓨터, RS232 및 기타 제어 시스템과의 RS485 통신 인터페이스 요구 사항을 충족할 수도 있습니다.

기술적인 매개변수
입력 전압: 단상 AC220V ± 15%
출력 전류: 옵션 0~20A
출력 전압: 선택 0~30V
출력 전류: 0-limit 전류 값(무단 조정 가능)
출력 전압: 0-limit 전압 값(단계 없이 조정 가능)
제어 모드: PMW 펄스 폭 제어
냉각 방법: 강제 공기 냉각
제어 정확도: 정격 값 ≤1%
작동 모드: 전압 안정화/정전류의 다양한 상태에서 작동

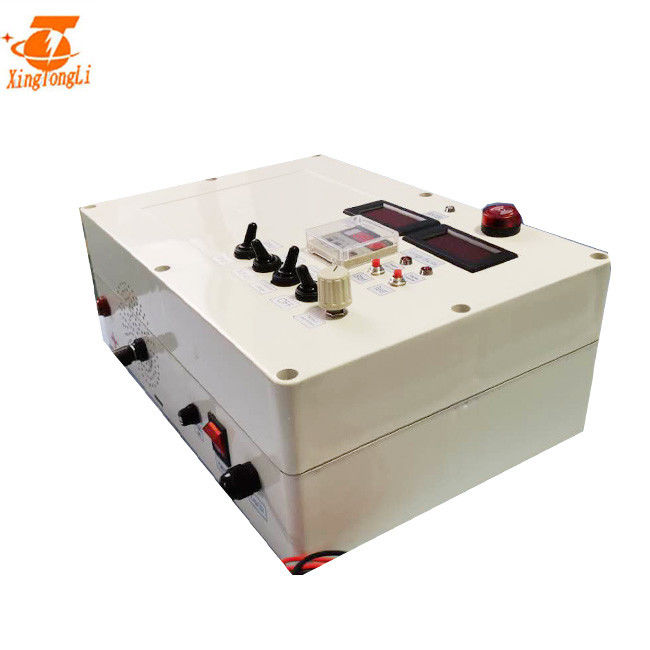

30V 20A 고주파 엇바꾸기 전력 공급 0

30V 20A 고주파 엇바꾸기 전력 공급 1









스위칭 전원 공급 장치 작동 원리:



전압 조정기 스위칭 전원 공급 장치 제어 조정기의 원리:

스위치 노브는 특정 시간 간격으로 반복적으로 전환됩니다.스위치가 켜지면 스위치 노브와 필터 회로를 통해 입력 전원이 부하에 공급됩니다.전체 스위치가 켜져 있는 동안 전원 공급 장치는 부하에 에너지를 제공합니다.

스위치가 열리면 입력 전원이 차단되어 에너지를 제공합니다.부하에 에너지를 공급하는 입력 전원 공급이 간헐적임을 알 수 있습니다.부하가 지속적인 에너지 전력을 얻으려면 스위칭 전원 공급 장치에 에너지 저장 장치가 있어야 합니다.스위치를 켜면 에너지의 일부가 스위치에 저장됩니다.전원이 꺼지면 저장된 에너지가 부하로 방출됩니다.인덕터는 에너지 저장에 사용됩니다.스위치가 꺼지면 에너지 저장 인덕터의 에너지가 다이오드를 통해 부하로 방출되어 부하가 지속적이고 안정적인 에너지를 얻도록 합니다.다이오드는 부하가 연속 전류를 얻을 수 있도록 하기 때문에 연속 전류 다이오드라고 합니다.이것이 스위칭 전원 공급 장치가 작동하는 방식입니다.

사양

GKD36-1000CVC 사양
입력 AC 220V±10% 1상 50/60Hz
출력 DC 볼트 조정가능한 0~30V
현재의 조정가능한 0~20A
600W
능률 >85%
스위칭 주파수 20kHz
역방향 수동/자동
시간을 되돌리다 0~999시간 조정 가능
보호 단락 보호
과열 보호
위상 부족 보호
입력 과전압/저전압 보호
작업 조건
(온도)
-10℃~50℃ 제어 모드 패널 제어
리모콘
순중량 25kg 작업 모드 정전압(CV)
정전류(CC)
치수(mm) 520*395*165mm 냉각 방법 공기 냉각

특징

1. 0~10V, 4~20mA, PLC, 타이머, 암페어-분/시 카운터, HMI 제공 가능


2. 제어 모드: 로컬 제어 또는 원격 제어(케이블 길이는 고객에 의해 결정됨)
3. 일본 IGBT(기본 선택) 또는 독일 IGBT 채택
4. 인산염, 아연 도금 및 플라스틱 스프레이 후 섀시는 우수한 내식성 기능을 가지고 있습니다.
5. 작동 및 수리가 용이함


정류기 설치 방법
리모콘 정류기 설치 방법입니다.이 방법뿐만이 아닙니다.
1. 구리 바를 욕조/탱크와 연결하려면
2. 전원 공급 장치/정류기가 접지되었는지 확인하기 위해
3. 수냉식 전원 공급 장치/정류기에 충분한 물이 있는지 확인합니다.
4. 모든 정류기는 수명을 늘리기 위해 절연되어야 한다고 조언합니다.


30V 20A 고주파 엇바꾸기 전력 공급 2
