| 브랜드 이름: | Xingtongli |
| Model Number: | GKD12-100CVC |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 나무 케이스 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram, Paypal |
타이머, 패널 통제를 가진 구리 전기도금을 하는 정류기 기계
EMI 반대로 전자기 간섭 여과기를 통해서, 직접적인 개정, 고주파 변압기 고립을 통해 kHz의 10 수백의 네모파 빈도로 직류 전압을, 그 후에 개조하기 위하여 변환장치를 통해서 교류 전원 격자를, 고주파 여과기 산출 직류 전압을 통해 만드는 여과기 파는, 전압을, 그리고 그 후에 감소시킵니다. IGBT의 간색, 비교, 증폭 및 안정되어 있는 산출 전압 (또는 산출 현재를) 얻기 위하여 통제, 모는 회로 그리고 전원 변환 장치 통제 의무 주기 후에.
근무 조건 하에서, 고주파 스위치 전기도금을 하는 정류기의 통제 관의 동력 손실은 작습니다, 효율성은 75% - 90%를 도달할 수 있습니다, 양은 작습니다, 무게는 빛, 정밀도이고 잔물결 계수는 실리콘 정류기 보다는 더 낫습니다. 산출 범위는 생산에 의해 요구된 정밀도를 도달할 수 있습니다. 전기도금을 하는 정류기에는 자기 방위 능력이 있고, 짐의 밑에 마음대로 시작하고 멈출 수 있습니다. 자동적인 생산에 중대한 편익을 가져오는 컴퓨터도 연결하는 것은 쉽습니다, 그래서 PCB 계속 전기도금을 하는 공업에서 널리 이용됩니다.

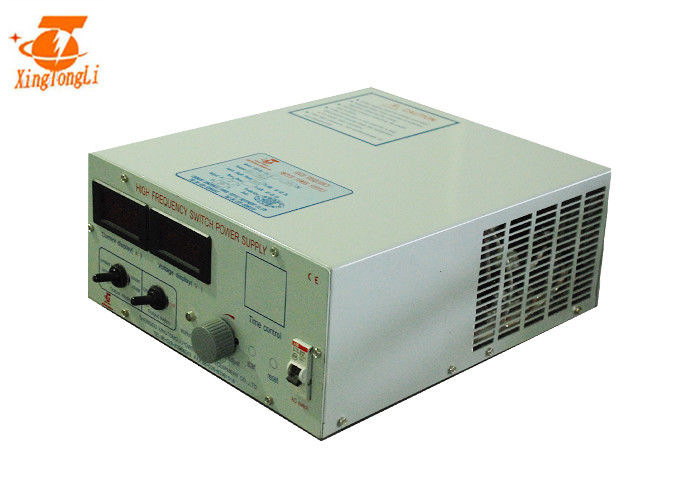

어떤 pics는 지켜졌습니다

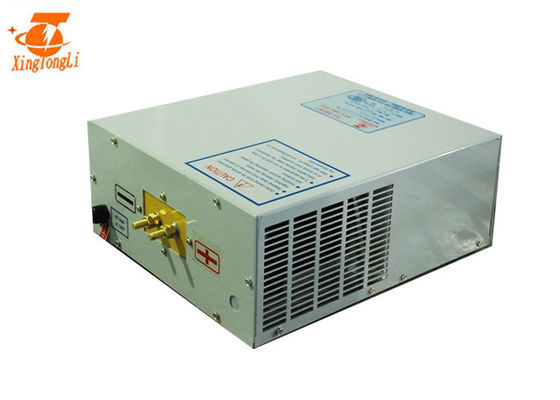

뒤
신청
다른 볼트에는 및 현재에는 다른 신청이 있습니다
명세
| GKD12-100CVC를 위한 명세 | |||
| 입력 AC | 380V±10% | 3phase | 50/60Hz |
| 산출 DC | 볼트 | 조정가능한 0~12V | |
| 현재 | 조정가능한 0~100A | ||
| 힘 | 1.2KW | ||
| 효율성 | >85% | ||
| 잔물결 | <5> | ||
| 엇바꾸기 빈도 | 20KHz | ||
| 보호 | 단락 보호 과열 보호 단계 부족 보호 입력에/낮은 전압 보호 |
||
| 근무 조건 (온도) |
-10℃~50℃ | 콘트롤 모드 | 패널 통제 원격 제어 |
| 순중량 | 7.5kg | 작동 형태 | 일정한 전압 (CV) 일정한 현재 (CC) |
| 차원 (mm) | 273*222.5*88 | 냉각 방법 | 공기 냉각 |
1. 0~10V, 4~20mA, PLC의 타이머, 암페어 분/시간 카운터, HMI는 제공될 수 있습니다
2. 콘트롤 모드: 지역 통제 또는 원격 제어 (케이블의 길이는 고객에 의해 결정됩니다)
3. 일본 IGBT (과태 선택) 또는 독일 IGBT는 채택됩니다
4. 인산 처리 후에, 직류 전기를 통하는과 플라스틱에는 살포해, 포좌 우수한 내식성 기능이 있습니다
5. 운영하게 쉬운과 repaire
다른 이점
1. 내각
a: 완전하게 디지털화된 기계로 가공 채택
b: 철 강철판의 냉각 압연한 생산을 아연 도금, phosphorization 후에, 채택해서, 플라스틱 살포는, 정류기 더 나은 구조상 힘 및 반대로 부식을 얻습니다.
c: 적당한 구조 디자인, 고립된 변환장치 디자인, 개정 부속은 그것에게 청초한 모이기 때문에 분해하고 수선하기 편리합니다.
d: 방열기는 그것의 수용량 때문에 1.5배 잘 냉각 효과를 얻습니다.
2 전기 통제 시스템
a: 정류기는 가득 차있는 교량에 의하여 단계 이동된 연약한 스위치 통제를 채택해, IGBT의 낮은 동력 손실을 지키. IGBT의 수용량은 3배 더 크게 됩니다.
b: 주요 변압기. 그것은 무조직 변압기 효율성과 차가운 변압기를 증가시키기 위하여 핵심을 채택하고, 뿐만 아니라 정류기 무게를 비출 수 있고, 또한 정류기 안정성과 신뢰성을 강화할 수 있습니다. 그것의 초등 단계에서, 그것은 시리즈 블록킹 축전기를 채택합니다.
c: 자석 탈선 자동 교정 회로는 채택되고 자석 핵심의 총 힘 1.5배 확대해 얻습니다.
3 Schottky 장벽 다이오드
a: 그것은 4배 확장되었습니다.
4명 모든 제어반은 수입한 래커를 가진 방부성 처리를 얻습니다.
정류기를 설치하는 방법
이것은 원격 제어 정류기를 위한 임명 방법입니다. 뿐만 아니라 이렇게 하면.
1. 구리 막대기를 목욕/탱크도 연결하기 위하여
2. 전력 공급/정류기를 지키는 것은 지상에 놓입니다
3. 거기 지키는 것은 물 냉각 유형 전력 공급을 위한 충분한 물/정류기입니다
4. 우리 모든 정류기가 그것의 생활의 증가에 고립되어야 하는 통보.
전력 공급의 주요 회로는 주요 변압기, 힘 정류기 집합 및 다른 어떤 테스트 및 보호 장치 포함합니다. 전력 공급의 주요 변압기 기능은 전기도금을 하는 과정에 의해 요구된 전압으로 AC 현재/전압을 감소시키기 위한 것입니다. 사이리스터 정류기는 고주파 전환 전력 공급은 고주파 (10-50KHZ) 변압기를 사용하는 그러나, 빈도 (50Hz/60Hz) 변압기를 사용합니다. 탐지 장치는 전압계와 현재 변압기를 포함합니다. 보호 장치는 전력 공급 정류기 성분의에 현재 보호를 위해 주로 사용됩니다. 조절 회로는 사이리스터를 포함합니다 또는 IGBT의 방아쇠 조절 회로는, 과전압 보호 회로에 현재, 연약한 시작 회로 힘 단계 보호 회로를 강화합니다.
|
