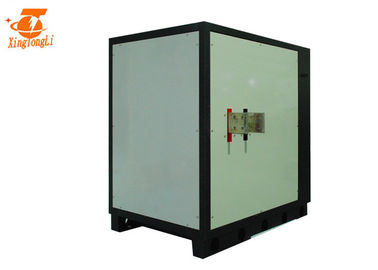

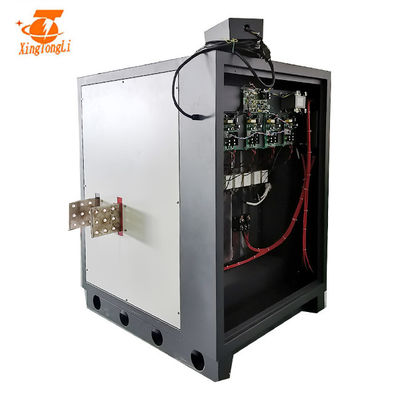

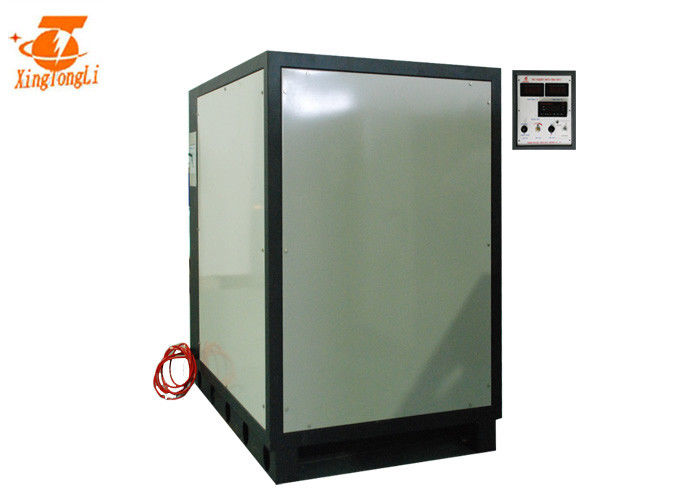

공냉식 리모콘이 있는 12V 5000A AC-DC 도금 전원 공급 장치
AC에서 DC 전원 공급 장치의 주요 작동 원리:
AC에서 DC 전원 공급 장치로의 주 회로:
프로세스는 AC 전류 그리드에서 입력되고 출력은 다음을 포함한 전체 프로세스의 DC 전류 출력입니다.
1. 입력 필터 장치: 그 기능은 전력망에 존재하는 불순물 파형을 걸러냄과 동시에 AC-DC 전원 공급 장치에서 발생하는 불순물이 공공 전력망으로 돌아오는 것을 방지하는 것입니다.
2. 정류기 및 웨이브 필터: 정류기 그리드의 AC 전류 전원 공급 장치, 다음 레벨 변환에 사용되는 직접적이고 부드러운 DC 전원 공급 장치.
3. 인버터: 정류된 DC 전원 공급 장치 전류를 고주파 스위칭 전원 공급 장치의 핵심 부분인 고주파 AC로 변환합니다.주파수가 높을수록 부피, 무게 및 출력 전력 비율이 작아집니다.
4. 출력 정류기 및 필터: 부하 수요에 따라 안정적이고 안정적인 DC 전원 공급 장치를 제공합니다.
한편으로는 출력에서 샘플링을 수행하고 설정된 표준과 비교하고 인버터를 제어하기 위해 주파수 또는 펄스 폭 출력을 변경하여 출력을 달성합니다. 반면에, 테스트 회로에서 제공한 정보에 따라 안정성, 보호 회로 식별 후 다양한 제어 회로 제공 전체 기계에 대한 보호 조치.
다양한 매개 변수에서 실행되는 보호 회로를 제공하는 것 외에도 다양한 정보 표시 장치를 제공합니다.
애플리케이션
다른 전압과 전류에는 다른 응용 프로그램이 있습니다.
사양
GKD12-5000CVC 사양 | |||
입력 AC | 415V±10% | 3상 | 50/60Hz |
출력 DC | 볼트 | 조정가능한 0~12V | |
현재의 | 조정가능한 0~5000A | ||
힘 | 60KW | ||
보호 | 단락 보호 과열 보호 위상 부족 보호 입력 과전압/저전압 보호 |
||
작업 조건 (온도) |
-10℃~50℃ | 제어 모드 | 패널 제어 리모콘 |
순중량 | 280kg | 작업 모드 | 정전압(CV) 정전류(CC) |
치수(mm) |
1020*1000*1270mm |
냉각 방법 | 공기 냉각 |
1. 0~10V, 4~20mA, PLC, 타이머, 암페어-분/시 카운터, HMI 제공 가능
2. 제어 모드: 로컬 제어 또는 원격 제어(케이블 길이는 고객에 의해 결정됨)
3. 일본 IGBT(기본 선택) 또는 독일 IGBT 채택
4. 인산염, 아연 도금 및 플라스틱 스프레이 후 섀시는 우수한 내식성 기능을 가지고 있습니다.
5. 작동 및 수리가 용이함
기타 장점
1. 캐비닛
a: 완전히 디지털화된 가공 채택
b: 철 강판의 냉간 압연 생산을 채택한 후 인화, 아연 도금, 플라스틱 스프레이, 정류기는 더 나은 구조적 강도를 얻고 부식 방지.
c: 합리적인 구조 설계, 절연 인버터 설계, 정류부가 깔끔한 조립으로 분해 및 수리가 편리합니다.
d: 라디에이터는 그것 때문에 더 나은 냉각 효과를 얻습니다. 1.5배 용량.
2 전기 제어 시스템
a: 정류기는 전체 브리지 위상 편이 소프트 스위치 제어를 채택하여 IGBT의 전력 손실을 최소화합니다.IGBT의 용량은3배 더 큽니다.
b: 주 변압기.그것은 비정질 코어를 채택 변압기 효율 증가그리고 멋진 변압기는 정류기 무게를 가볍게 할 수 있을 뿐만 아니라 정류기 안정성과 신뢰성을 강화할 수 있습니다.기본 단계에서 직렬 차단 커패시터를 채택합니다.
c: 자기편차 자동보정회로를 채용하여 자심의 총출력을 확대 1.5배.
3 쇼트키 배리어 다이오드
: 확장되었습니다 4 회.
4 모든 제어 보드는 수입 옻칠로 방부 처리됩니다.
정류기 설치 방법
1, 정류기를 배치하고 신체 안정성을 유지합니다.통풍이 잘 되도록 하십시오. |
2, 느슨한 경우 아노다이징 정류기 덮개를 확인하십시오. |
3, 셸을 접지에 연결하여 정전기를 방지합니다. |
4, AC 입력 와이어 연결 |
5, DC 출력 구리 막대 연결 |
6, 정류기 원격 제어 상자 연결, 로컬 제어인 경우 이 단계 건너뛰기 |
7, 공기 스위치를 켜면 팬이 회전하기 시작하고 전원 표시등이 켜집니다. |
8, 시계 방향 회전 조정 버튼, 전압계 정도 증가, 작업 표시등 조명. |
9, 노브를 최대로 조정한 다음 전압계는 정격 전압을 표시해야 하며 전류계는 그에 따라 부하량을 표시해야 합니다. |
10, 공기 스위치를 분리하고 정류기를 끕니다. |
