| 원래 장소 | 중국 |
| 브랜드 이름 | Xingtongli |
| 인증 | CE RoHS |
| 모델 번호 | GKD12-300CVC |

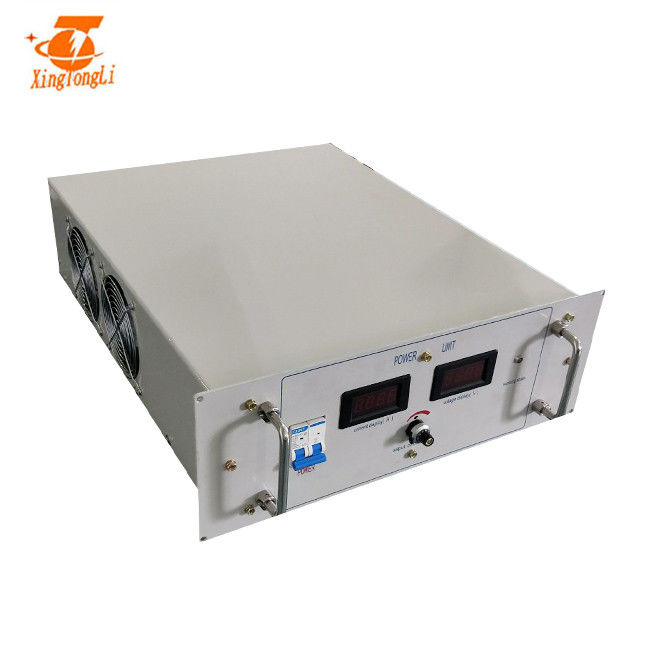

12volt 300Amp 고주파 전환 DC IGBT 전력 공급 정류기
전력 공급 단위 (일컬어 스위치 정류기 SMR)는 MOSFET 또는 IGBT를 통해 고주파에 작동합니다. 전환 빈도는 일반적으로 50-100 kHz의 범위 안에서 통제되, 잔물결 계수 ≤ 1%와 더불어, 고능률 및 소형화를 달성하기 위하여 입니다.
엇바꾸기 전력 공급 일 원리:
전압 조정기 엇바꾸기 전력 공급 통제 규칙의 원리:
스위치 손잡이는 특정 시간 간격에 반복적으로 전환합니다. 스위치가 켜질 때, 입력 파워는 스위치 손잡이 및 여과기 회로를 통해서 짐에 공급됩니다. 전체 스위치 도중, 전력 공급 제공합니다 짐에 에너지를 켜집니다;
스위치가 열릴 때, 에너지를 제공하는 입력 파워는 중단됩니다. 짐에 에너지를 제공하는 입력 파워 공급이 간헐적이다는 것을 보일 수 있습니다. 지속적인 에너지 힘을 얻는 짐의 순서를 따라, 엇바꾸기 전력 공급에는 에너지 저장 장치가 있어야 합니다. 스위치가 켜질 때, 에너지의 부분은 스위치에서 저장됩니다. 그것이 꺼질 경우, 축적 에너지는 짐에 풀어 놓일 것입니다. 유도체는 에너지 저장을 위해 사용됩니다. 스위치가 꺼질 때, 에너지 저장 유도체에 있는 에너지는 다이오드를 통해서 짐에 짐이 지속 적이고 및 안정되어 있는 에너지를 얻는다는 것을 보증하기 위하여 풀어 놓입니다. 다이오드는 짐이 지속 현재를 얻기 것을 허용하기 때문에, 지속 현재 다이오드이라고 칭합니다. 이것은 엇바꾸기 전력 공급이 작동하는 방법 입니다.
명세
| GKD36-1000CVC를 위한 명세 | |||
| 입력 AC | 380V±10% | 3phase | 50/60Hz |
| 산출 DC | 볼트 | 조정가능한 0~12V | |
| 현재 | 조정가능한 0~300A | ||
| 힘 | 20KW | ||
| 효율성 | >85% | ||
| 엇바꾸기 빈도 | 20KHz | ||
| 보호 | 단락 보호 과열 보호 단계 부족 보호 입력에/낮은 전압 보호 |
||
| 근무 조건 (온도) |
-10℃~50℃ | 콘트롤 모드 | 패널 통제 원격 제어 |
| 순중량 | 25kg | 작동 형태 | 일정한 전압 (CV) 일정한 현재 (CC) |
| 차원 (mm) | 520*395*165mm | 냉각 방법 | 공기 냉각 |
2. 콘트롤 모드: 지역 통제 또는 원격 제어 (케이블의 길이는 고객에 의해 결정됩니다)
3. 일본 IGBT (과태 선택) 또는 독일 IGBT는 채택됩니다
4. 인산 처리 후에, 직류 전기를 통하는과 플라스틱에는 살포해, 포좌 우수한 내식성 기능이 있습니다
5. 운영하게 쉬운과 repaire
정류기를 설치하는 방법
이것은 원격 제어 정류기를 위한 임명 방법입니다. 뿐만 아니라 이렇게 하면.
1. 구리 막대기를 목욕/탱크도 연결하기 위하여
2. 전력 공급/정류기를 지키는 것은 지상에 놓입니다
3. 거기 지키는 것은 물 냉각 유형 전력 공급을 위한 충분한 물/정류기입니다
4. 우리 모든 정류기가 그것의 생활의 증가에 고립되어야 하는 통보.
