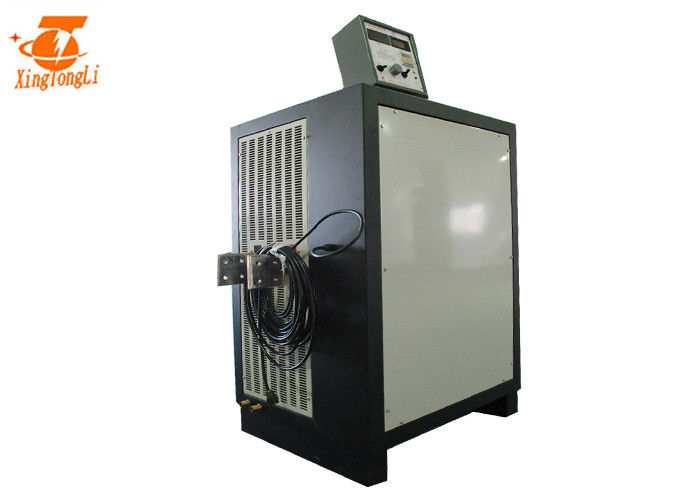

12Volt 7000Amp 고전력 igbt 물이 도금 레크티이퍼 주요 기술적 특성을 냉각시킵니다 :
스위치 노브가 어떤 시간 간격에 반복해서 켜졌다가 꺼집니다, 스위치가 켜질 때, 입력 전원은 전체 스위치 턴온 지속 기간 동안, 로딩을 공급하기 위해 스위치 노브와 필터 회로를 통해 공급한다고, 전원 공급기는 에너지를 로딩에게 제공했습니다 ;
스위치가 떨어졌을 때, 입력 파워 공급은 에너지를 제공하기 위해 중단했습니다. 보이고, 부하에게 에너지를 제공하기 위한 입력 파워 공급이 부하 기 위해, 간헐적이고 있을 수 있고 전원 공급기가 분리, 축적 에너지가 부하에 공개할 때인 스위치에서 저장된 에너지의 부품이 있다고, 스위치가 켜질 때, 에너지 저장 장치를 가져야 하는 연속적인 에너지 전원 공급기, 스위칭 모드를 획득합니다. 인덕턴스는 스위치가 있는 때인 에너지를 부하에 대한 다이오드 배포를 통하여 인덕턴스에서 축적 에너지에서 떨어져 축적하고 다이오드가 부하가 직류를 얻을 수 있게 하기 때문에, 연속적이고 안정적 에너지를 획득하기 위한 부하가 그렇게 직류 다이오드를 불렀다는 것을 확인하곤 했습니다. 이것은 일하는 통로 스위치 모드 전원 장치 회로입니다.
상술
GKD12-7000CVC를 위한 상술 | |||
입력 AC | 220V±10% | 3개 단계 | 50/60Hz |
출력 DC | 볼트 | 조정할 수 있는 0~12V | |
경향 | 조정할 수 있는 0~7000A | ||
힘 | 84KW | ||
효율 | >85% | ||
출력 주파수 | 고쳐진 40KHz | ||
보호 | 쇼트 회로 보호 과열 보호 단계 부족 보호 / 저압 보호 에 입력 |
||
근무 조건 (온도) |
-10C~50C | 제어 모드 | 패널 제어 리모콘 |
정미중량 | 250 킬로그램 | 워킹 모드 | 끊임없이 계속되는 전압(cv) 끊임없이 계속되는 경향(CC) |
차원(MM) | 1401*900*1913mm | 냉각 방식 | 공기 냉각법 |
도금 정류기를 냉각시키는 물.
입력 전압 : 3 단계 380V.
출력 전류 : 조정할 수 있는 0-10000A.
출력 전압 : 조정할 수 있는 0-12V.
우리는 상등품이 좋은 마메트를 얻고 고급 품질 물질과 고체 재료를 사용할 것이라고 믿습니다.
정류기를 설치하는 방법
이것은 리모콘 정류기를 위한 설치 방법입니다. 단지 이 방식 가 아니라.
1. 구리 바와 베스 / 탱크를 연결합니다
2. 전원 공급기를 보증하기 위해 / 정류기는 기초를 둡니다
3. 거기를 보증하는 것 수 랭 식 전원 공급기 / 정류기를 위한 충분 물이 있습니다
4. 우리 모든 정류기가 그것의 삶을 증가시키기 위해 분리되어야 한다는 조언.
다른 장점
1. 내각
a : 완전히 디지털화 된 기계가공을 채택하기
비 : 인산화, 아연도금, 플라스틱 스프레이, 정류기가 구조 세기와 부식 방지를 더 잘 얻은 후, 철 강철 시트의 추운 굴려진 생산량을 채택하기.
C : 합리적 구조설계, 고립된 인버터 설계, 정류 부분은 그것의 깔끔한 어셈블링 때문에 분해되고 고쳐지도록 편리합니다.
D : 냉각 장치는 그것의 1.5 번 능력 때문에 냉각 효과를 더 잘 얻습니다.
2가지 전기 제어 시스템
a : IGBT의 가장 낮은 전력 손실을 보증하면서, 정류기는 풀 브리지 위상-쉬프트 소프트 스위치 통제를 채택합니다. IGBT의 능력은 3 배 크게 됩니다.
비 : 주 변압기. 그것은 트랜스 효율성과 시원한 트랜스를 높이기 위해 아몰퍼스 코어를 채택하고, 또한 정류기 무게를 줄일 수 있을 뿐만 아니라, 정류기 안정성과 신뢰성을 강화할 수 있습니다. 기본 단계에, 그것은 시리즈 블록킹 캐패시터를 채택합니다.
C : 자기성 편향 자동 교정 회로는 채택되고 자심의 전체 전력이 1.5 번을 확대되게 합니다.
3개의 쇼트키 배리어 다이오드
a : 그것은 4 배 확대되었습니다.
4 모든 제어반은 수입된 래커로 방부적처치를 받습니다.
