| 원래 장소 | 중국 |
| 브랜드 이름 | Xingtongli |
| 인증 | CE RoHS |
| 모델 번호 | GKD20-1000CVC |
고주파 스위치 전해 정류기 20v 1000a
사양
| GKD15-1500CVC 사양 | |||
| 입력 AC | 380V±10% | 3상 | 50/60Hz |
| 출력 DC | 볼트 | 조정가능한 0~20V | |
| 현재의 | 조정가능한 0~1000A | ||
| 힘 | 18KW | ||
| 능률 | >85% | ||
| 스위칭 주파수 | 20kHz | ||
| 보호 | 단락 보호 과열 보호 위상 부족 보호 입력 과전압/저전압 보호 |
||
| 작업 조건 (온도) |
-10℃~50℃ | 제어 모드 | 패널 제어 리모콘 |
| 순중량 | 60kg | 작업 모드 | 정전압(CV) 정전류(CC) |
| 치수(mm) | 690*550*520mm | 냉각 방법 | 공기 냉각 |

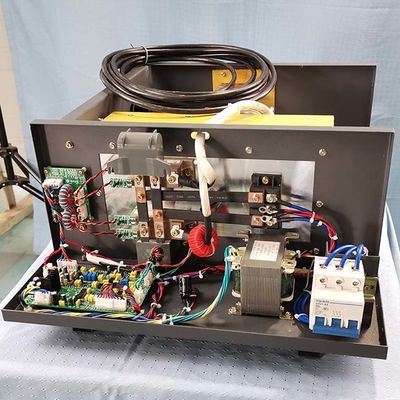

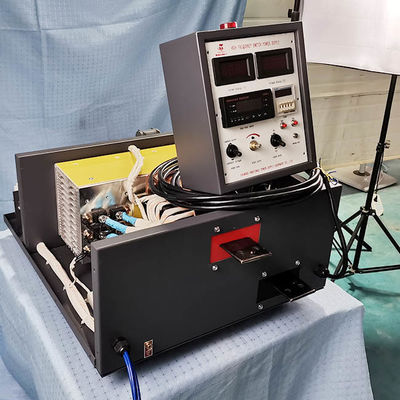

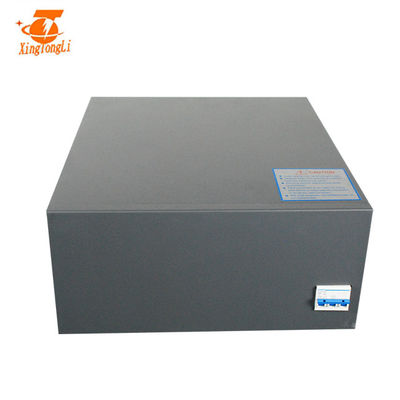

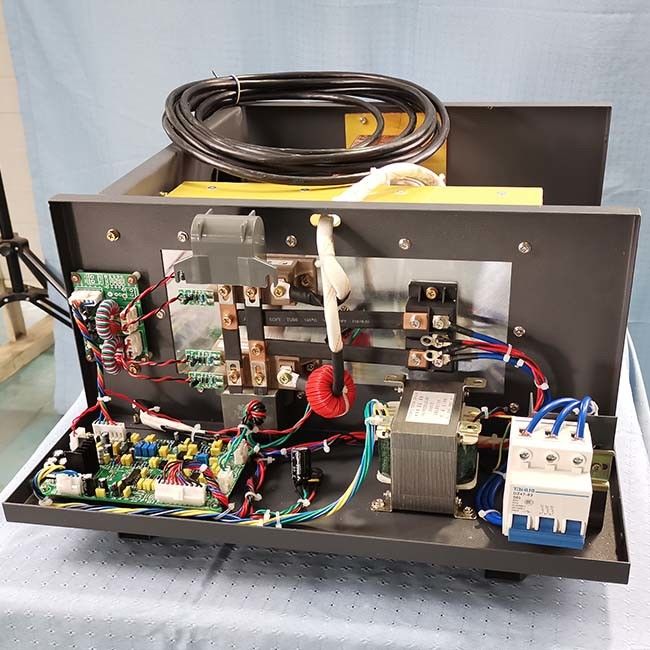

세부 사진:
특징:
1. 캐비닛
a: 완전히 디지털화된 가공 채택
b: 철 강판의 냉간 압연 생산을 채택한 후 인화, 아연 도금, 플라스틱 스프레이, 정류기는 더 나은 구조적 강도를 얻고 부식 방지.
c: 합리적인 구조 설계, 절연 인버터 설계, 정류부가 깔끔한 조립으로 분해 및 수리가 편리합니다.
d: 라디에이터는 그것 때문에 더 나은 냉각 효과를 얻습니다. 1.5배 용량.
2 전기 제어 시스템
a: 정류기는 전체 브리지 위상 편이 소프트 스위치 제어를 채택하여 IGBT의 전력 손실을 최소화합니다.IGBT의 용량은3배 더 큽니다.
b: 주 변압기.그것은 비정질 코어를 채택 변압기 효율 증가그리고 멋진 변압기는 정류기 무게를 가볍게 할 수 있을 뿐만 아니라 정류기 안정성과 신뢰성을 강화할 수 있습니다.기본 단계에서 직렬 차단 커패시터를 채택합니다.
c: 자기편차 자동보정회로를 채용하여 자심의 총출력을 확대 1.5배.
3 쇼트키 배리어 다이오드
: 확장되었습니다 4 회.
4 모든 제어 보드는 수입 옻칠로 방부 처리됩니다.
작동 원리
정류기 설치 방법
리모콘 정류기 설치 방법입니다.이 방법뿐만이 아닙니다.
1. 구리 바를 욕조/탱크와 연결하려면
2. 전원 공급 장치/정류기가 접지되었는지 확인하기 위해
3. 수냉식 전원 공급 장치/정류기에 충분한 물이 있는지 확인합니다.
4. 모든 정류기는 수명을 늘리기 위해 절연되어야 한다고 조언합니다.
