| 원래 장소 | 중국 |
| 브랜드 이름 | xingtongli |
| 인증 | ISO CE |
| 모델 번호 | GKD12-200CVC |

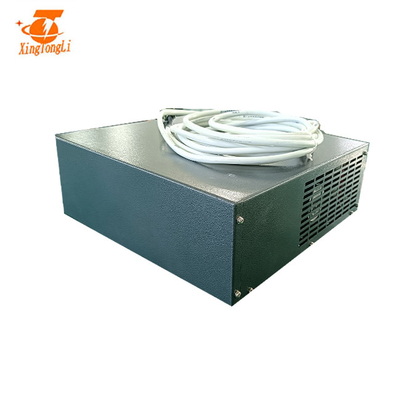

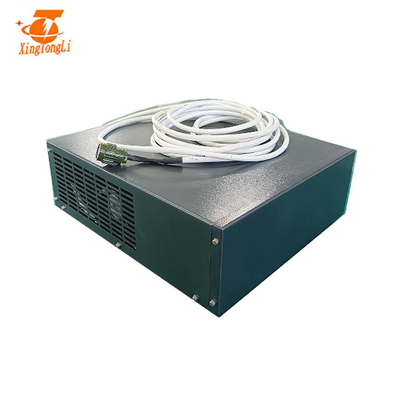

소형 휴대용 IGBT DC 도금 정류기 200A 12V
사양
| GKD12-200CVC 사양 | |||
| 입력 AC | 220V±10% | 1상 | 50/60Hz |
| 출력 DC | 볼트 | 조정가능한 0~12V | |
| 현재의 | 조정가능한 0~200A | ||
| 힘 | 2.4KW | ||
| 능률 | >85% | ||
| 출력 주파수 | 40KHz 고정 | ||
| 보호 | 단락 보호 과열 보호 위상 부족 보호 입력 과전압/저전압 보호 |
||
| 작업 조건 (온도) |
-10℃~50℃ | 제어 모드 | 패널 제어 리모콘 |
| 순중량 | 15kg | 작업 모드 | 정전압(CV) 정전류(CC) |
| 치수(mm) |
49*39*19cm |
냉각 방법 | 공기 냉각 |

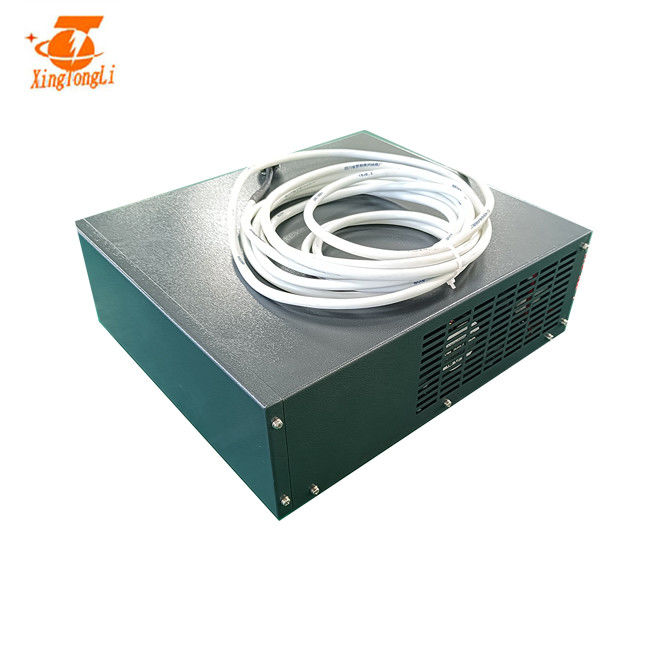

PCB IGBT 도금 DC 정류기 12v 100a 그림:
PCB 판 도금 정류기를 선택하는 방법은 무엇입니까?
PCB 플레이트 도금 정류기를 선택하려면 세 가지 요구 사항이 있습니다.
1, dc 전원 공급 장치 전원, 파형 지수, 조정 가능한 전류 및 전압 범위 등을 포함하여 도금 공정에 필요한 사양을 충족합니다.
2, PCB 플레이트 도금 전원 공급 장치 자체 신뢰성 전원 공급 장치는 주로 합리적인 구조, 보안 및 라인 기능, 냉각 방법을 나타냅니다.
3, DC 전원 공급 장치 비용 성능.
도금 유형 및 도금 탱크가 사용할 DC 전원 공급 장치의 종류를 결정하는 것은 전기 도금 생산에서 구현 및 첫 번째 중요한 작업입니다.실제 도금 생산에서 적절한 DC 전원 공급 장치를 결정하는 두 가지 방법이 있습니다.
하나: 부피 전류 밀도를 결정하기 위해 도금액 용액에 따라;
2: 도금 면적에 따라 계산하여 단위당 도금 전류 밀도를 구합니다.
소위 체적 전류 밀도는 최대 전원 공급 장치 출력과 기존 출력을 결정하기 위해 전체 도금 탱크 전류 강도를 조정하기 위해 최대 전류를 통과하도록 허용된 도금액 리터당 기준입니다.
소형 휴대용 IGBT DC 도금 정류기 200A 12V 장점
무정형 코어 채택, 변압기 효율 증가, 변압기 온도 상승 감소, 정류기 중량 감소, 전원 공급 장치 안정성, 신뢰성 향상
코어 및 쇼트키 다이오드:
코어 용량 1.5배 확장
쇼트키 다이오드는 4배 팽창
판자 :
모든 제어반은 수입된 3개의 방위 래커로 방식 처리를 했습니다
IGBT:
IGBT 용량이 3배 확장되어 전원 공급 장치의 신뢰성을 높입니다.
| 1, 정류기를 배치하고 신체 안정성을 유지합니다.통풍이 잘 되도록 하십시오. |
| 2, 느슨한 경우 아노다이징 정류기 덮개를 확인하십시오. |
| 3, 셸을 접지에 연결하여 정전기를 방지합니다. |
| 4, AC 입력 와이어 연결 |
| 5, DC 출력 구리 막대 연결 |
| 6, 정류기 원격 제어 상자 연결, 로컬 제어인 경우 이 단계 건너뛰기 |
| 7, 공기 스위치를 켜면 팬이 회전하기 시작하고 전원 표시등이 켜집니다. |
| 8, 시계 방향 회전 조정 버튼, 전압계 정도 증가, 작업 표시등 조명. |
| 9, 노브를 최대로 조정한 다음 전압계는 정격 전압을 표시해야 하며 전류계는 그에 따라 부하량을 표시해야 합니다. |
| 10, 공기 스위치를 분리하고 정류기를 끕니다. |
생산 과정:
